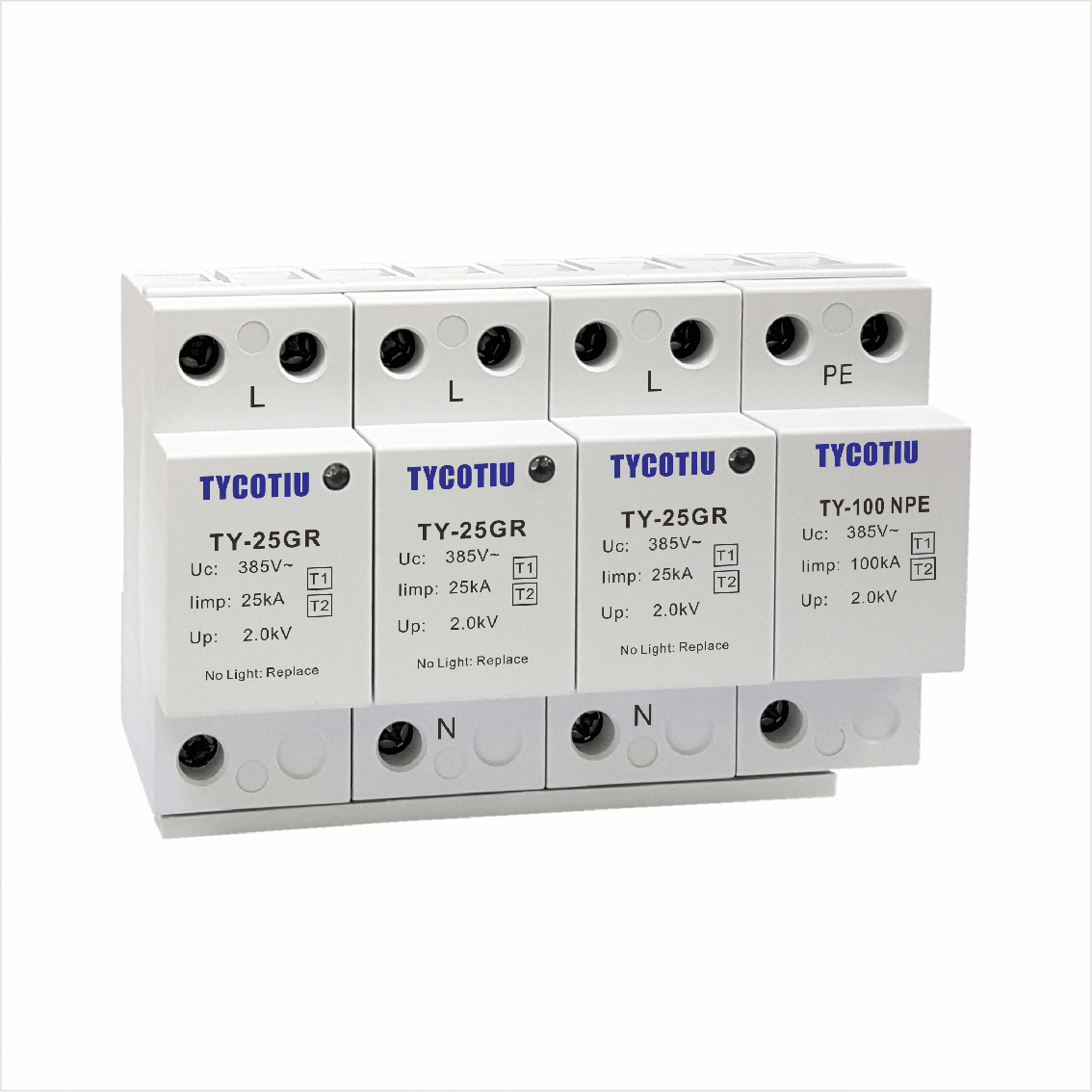

TY-25GR 3+1
所属类别：T1级电涌保护器（ 10/350µs）
一级浪涌保护器 25kA 3+1
咨询电话：+86-577-62770026
电子邮件：andy.xu@tycotiu.com
PDF下载
性能特点：
IP20防护等级
冲击电流 limp(10/350μs)：25kA
标准35mm导轨安装
状态指示灯: 红色(故障)。
详细参数：
型号
TY-25GR 385 3+1
根据EN61643-11分类
Type 1
根据IEC61643-11分类
Class I
最大持续工作电压 [L-N/N-PE]
Uc
385V/255V
标称放电电流 (8/20μs)
In
25kA
电压保护水平
Up
≤1.8kV/≤1.5kV
最大后备熔丝
315A gG
响应时间
tA
≤100ns
工作温度范围
Tu
-40℃-80℃
工作状态指示
LED
最小导线截面积
4mm²
最大导线截面积
35mm²
安装方式
35mm 标准导轨
外壳材料
保护等级
IP20
TY-25GR 150 3+1
TY-25GR 275 3+1
Type 1
Type 1
Class I
Class I
150V/255V
275V/255V
雷电冲击电流 (10/350μs)
Iimp
25kA
25kA
25kA
雷电冲击电流 (10/350μs)[N-PE]
Iimp
100kA
100kA
100kA
25kA
25kA
标称放电电流 (8/20μs) [N-PE]
In
100kA
100kA
100kA
≤1.8kV/≤1.5kV
≤1.8kV/≤1.5kV
315A gG
315A gG
≤100ns
≤100ns
-40℃-80℃
-40℃-80℃
LED
LED
4mm²
4mm²
35mm²
35mm²
35mm 标准导轨
35mm 标准导轨
热塑性材料（阻燃等级UL94-V0）
IP20
IP20
应用范围：
一级浪涌保护器主要安装在建筑物总进线柜，作为建筑配电系统的第一级防雷保护。
保护电气装置免受雷击的直接冲击。
安装及维护：
一级浪涌保护器一般安装在主配电板上，具有全局保护作用。
有大量私人区域(公寓楼、办公楼等)的建筑: 如果不能安装一级或者一级加二级浪涌保护器的，则必须在每个区域的入口处安装二级浪涌保护器。
