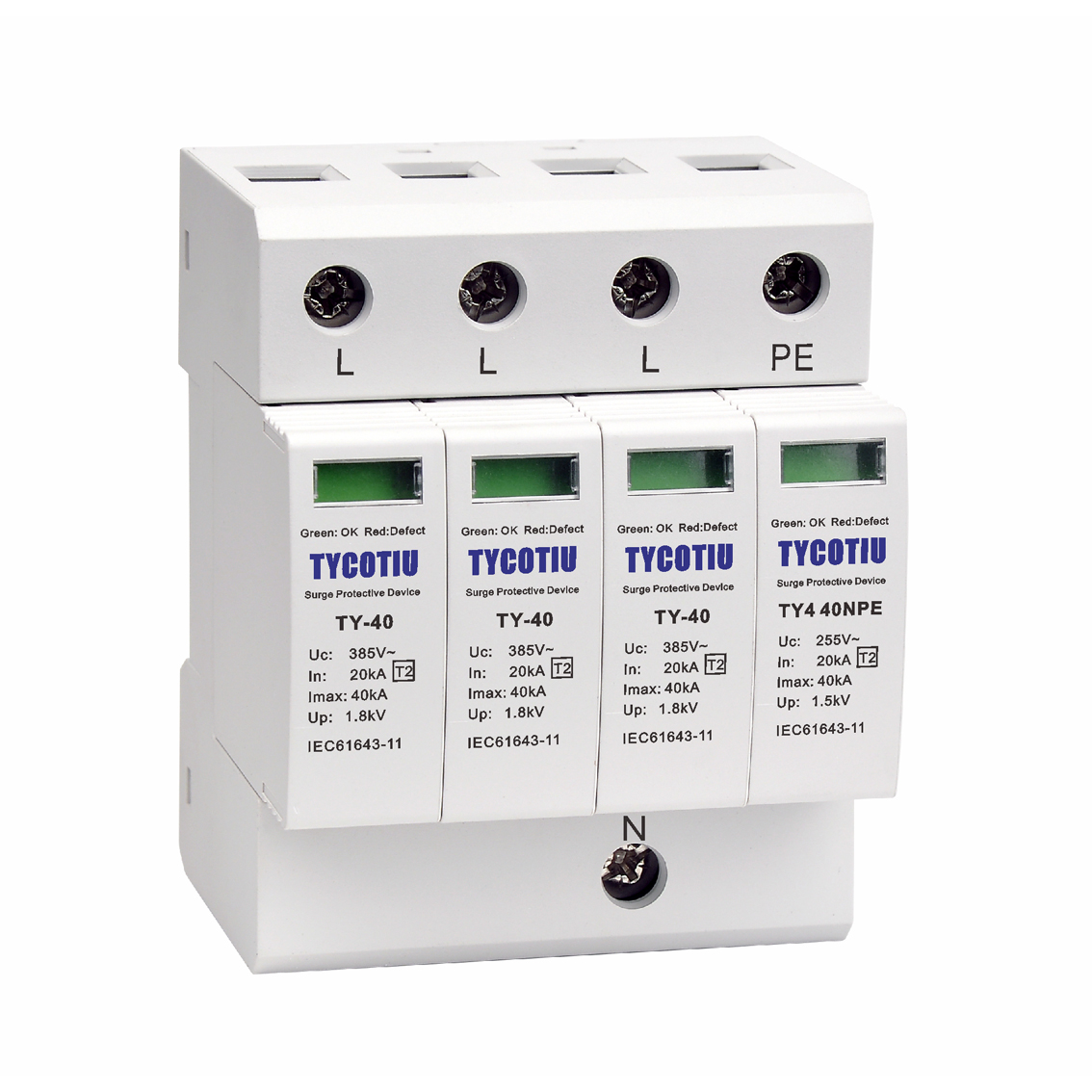

TY-40 385 3+1

TY-40 385 3+1

所属类别:T2级电涌保护器(8/20µs)

40kA三相二级浪涌保护器 3+1

咨询电话:+86-577-62770026
电子邮件:andy.xu@tycotiu.com
PDF下载

性能特点:

二级浪涌保护器。

标称放电电流In(8/20μs):20kA

最大放电电流Imax(8/20μs):40kA

最大持续工作电压Uc:385VAC (如需其他电压等级,可联系我们咨询)

由一个基本部件和4个插件保护模块组成。

符合IEC 61643-11二级保护要求等级。

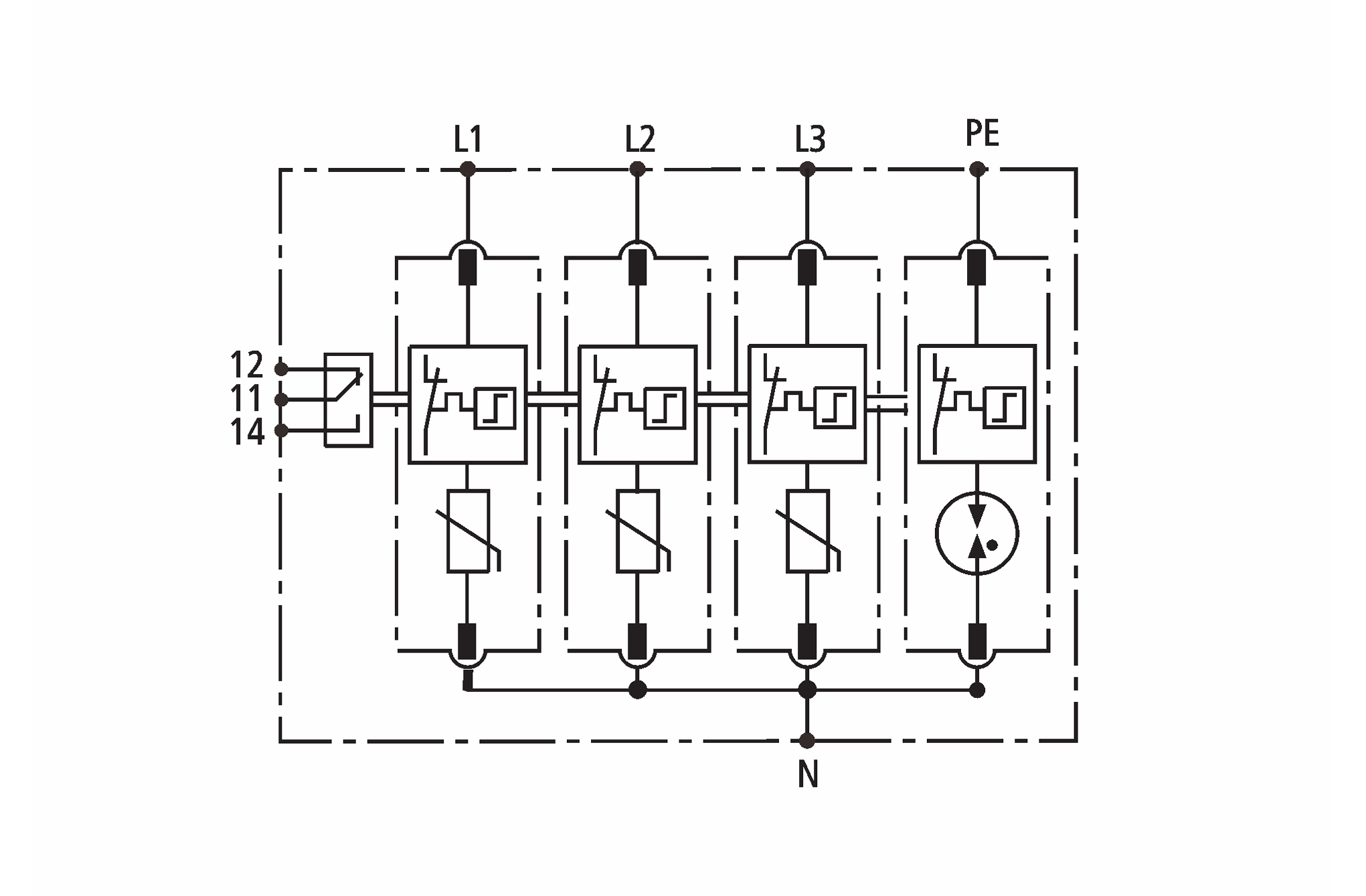

组合方式:3P+NPE

详细参数:

型号


TY-40 385 3+NPE

根据EN61643-11分类


Type 2

根据IEC61643-11分类


Class II

最大持续工作电压

Uc

385V

最大持续工作电压 [N-PE]

Uc

255V

标称放电电流 (8/20μs)

In

20kA

最大放电电流 (8/20μs)

Imax

40kA

电压保护水平

Up

≤1.8kV

5kA时电压保护水平

Up

≤1.4kV

电压保护水平 [N-PE]

Up

≤1.5kV

断续流能力 [ N-PE]

Ifi

100Arms

最大后备熔丝


125A

响应时间

tA

≤25ns

响应时间 [N-PE]

tA

≤100ns

工作温度范围

Tu

-40℃-80℃

工作状态指示


绿色/红色

最小导线截面积


4mm²

最大导线截面积


35mm²

安装方式


35mm 标准导轨

外壳材料


热塑性材料(阻燃等级UL94-V0)

保护等级


IP20


应用范围:

用于交流电源系统保护。

为接入低压交流电源的设备提供了保护,使其免受当地雷击造成的瞬态过电压的破坏。

适用于三相配电系统第二级防雷保护

安装及维护:

安装完成后,检查保护单元是否插到位,合上自动断路器(熔丝)开关,检查工作状态是否正常。

当故障指示窗口由绿色变为红色时,请尽快更换。
