TY-12.5M 320 3P

TY-12.5M 320 3P

所属类别:T1+2级电涌保护器(10/350µs+8/20µs)

复合型一级加二级浪涌保护器 12.5kA 3P

咨询电话:+86-577-62770026
电子邮件:andy.xu@tycotiu.com
PDF下载

性能特点:

一级加二级复合型浪涌保护器

雷电冲击电流12.5kA

可更换模块设计

视觉信号指示

组合方式:3P

遥信可选

符合EN61643-11一级加二级标准

防护等级IP20,阻燃等级UL94-V0

详细参数:

型号


TY-12.5M 320 3P

根据EN61643-11分类


Type 1+2

根据IEC61643-11分类


Class I+II

最大持续工作电压

Uc

320V

雷电冲击电流 (10/350μs) Iimp 12.5kA

标称放电电流 (8/20μs)

In

20kA

最大放电电流 (8/20μs)

Imax

65kA

电压保护水平

Up

≤1.5kV

最大后备熔丝


160A

响应时间

tA

≤25ns

工作温度范围

Tu

-40℃-80℃

工作状态指示


绿色/红色

最小导线截面积


4mm²

最大导线截面积


35mm²

安装方式


35mm 标准导轨

外壳材料


热塑性材料(阻燃等级UL94-V0)

保护等级


IP20

应用范围:

适用于TN-C供电系统

用于230/ 400v(50/ 60hz)电网系统的瞬态过电压保护。

安装及维护:

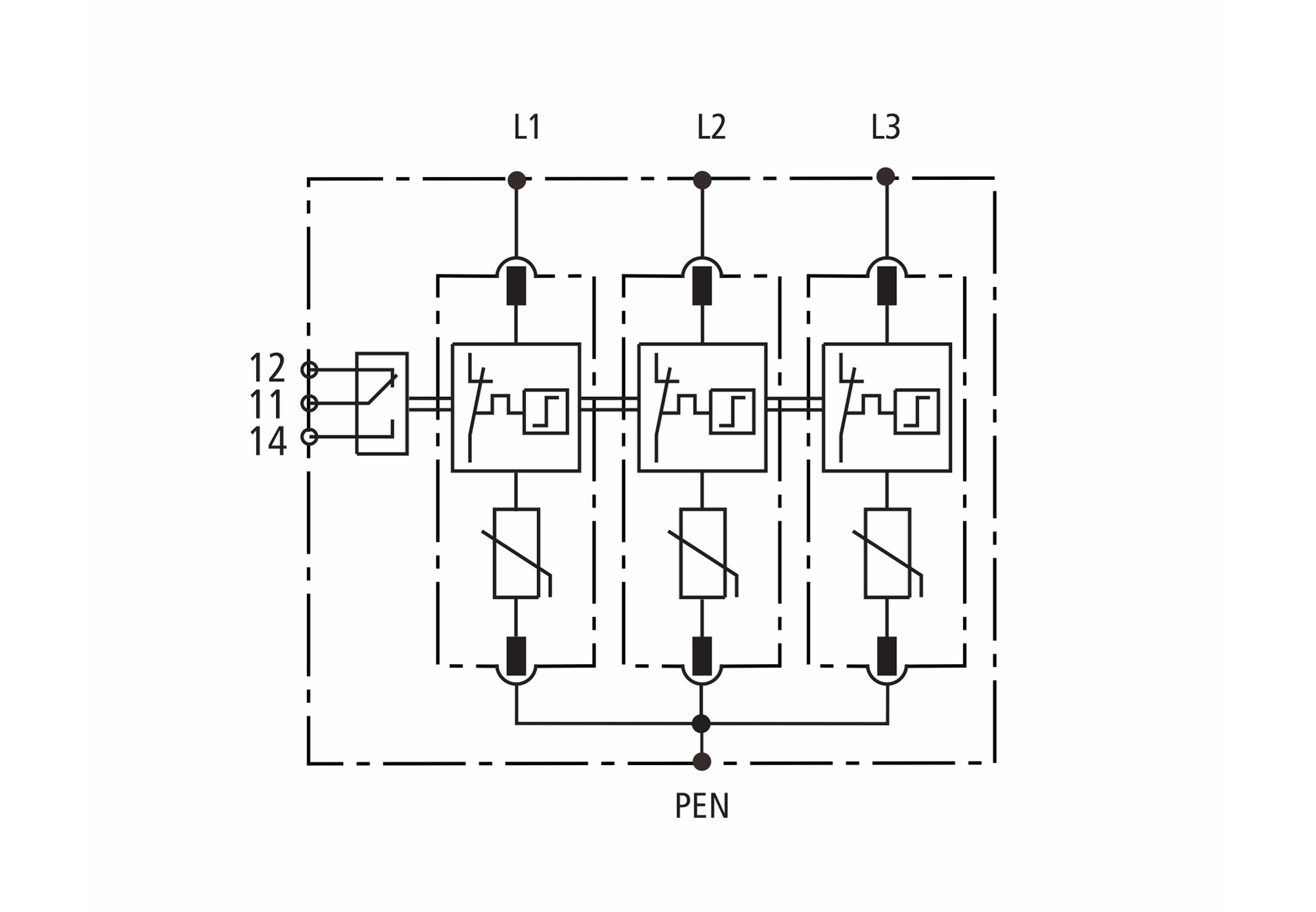

根据接线图按浪涌保护器标记接线

安装和维护应由专业人员进行

当指示灯窗口为“红色”时,应立即更换浪涌保护器
