TYPV3-1000 T1

TYPV3-1000 T1

所属类别:T1级直流电涌保护器(10/350µs)

一级加二级1000VDC光伏直流防雷器 12.5kA

咨询电话:+86-577-62770026
电子邮件:andy.xu@chtaike.com.cn
PDF下载

性能特点:

一级加二级直流浪涌保护器

带状态指示

最大持续工作电压UC:1000VDC

雷电冲击电流(10/350us): 12.5kA

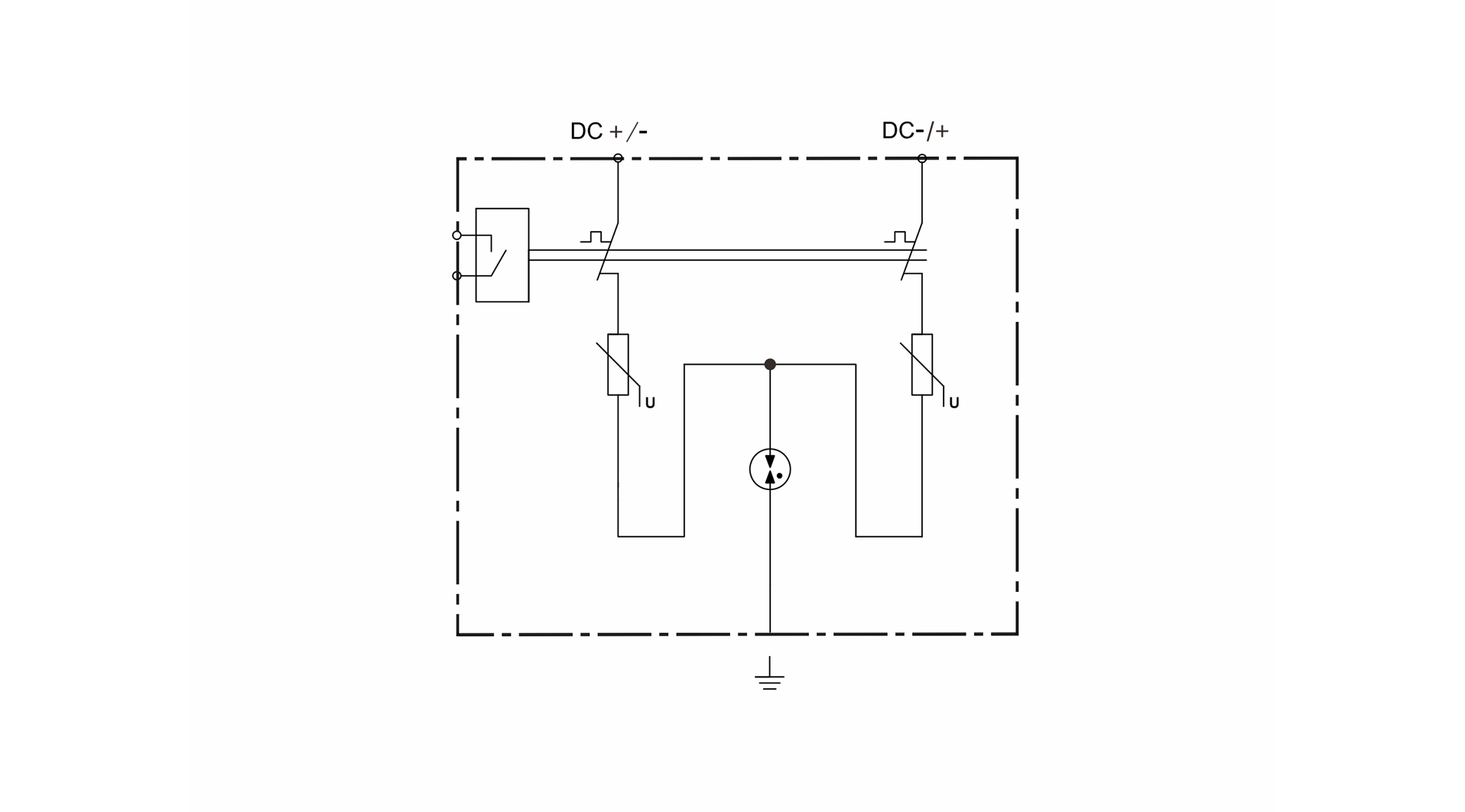

核心部件:高能MOV、GDT

符合IEC 61643-31和EN 61643-31标准

详细参数:

型号


TYPV3-1000 T1

根据EN61643-31分类


Type 1+2

根据IEC61643-31分类


Class I+II

最大持续工作电压

Ucpv

1000V DC

雷电冲击电流 (10/350us) Iimp 12.5kA

标称放电电流 (8/20μs)

In

20kA

最大放电电流 (8/20μs)

Imax

50kA

电压保护水平

Up

≤4.0kV

响应时间

tA

≤25ns

工作温度范围

Tu

-40℃-80℃

工作状态指示


绿色/红色

最小导线截面积


4mm²

最大导线截面积


35mm²

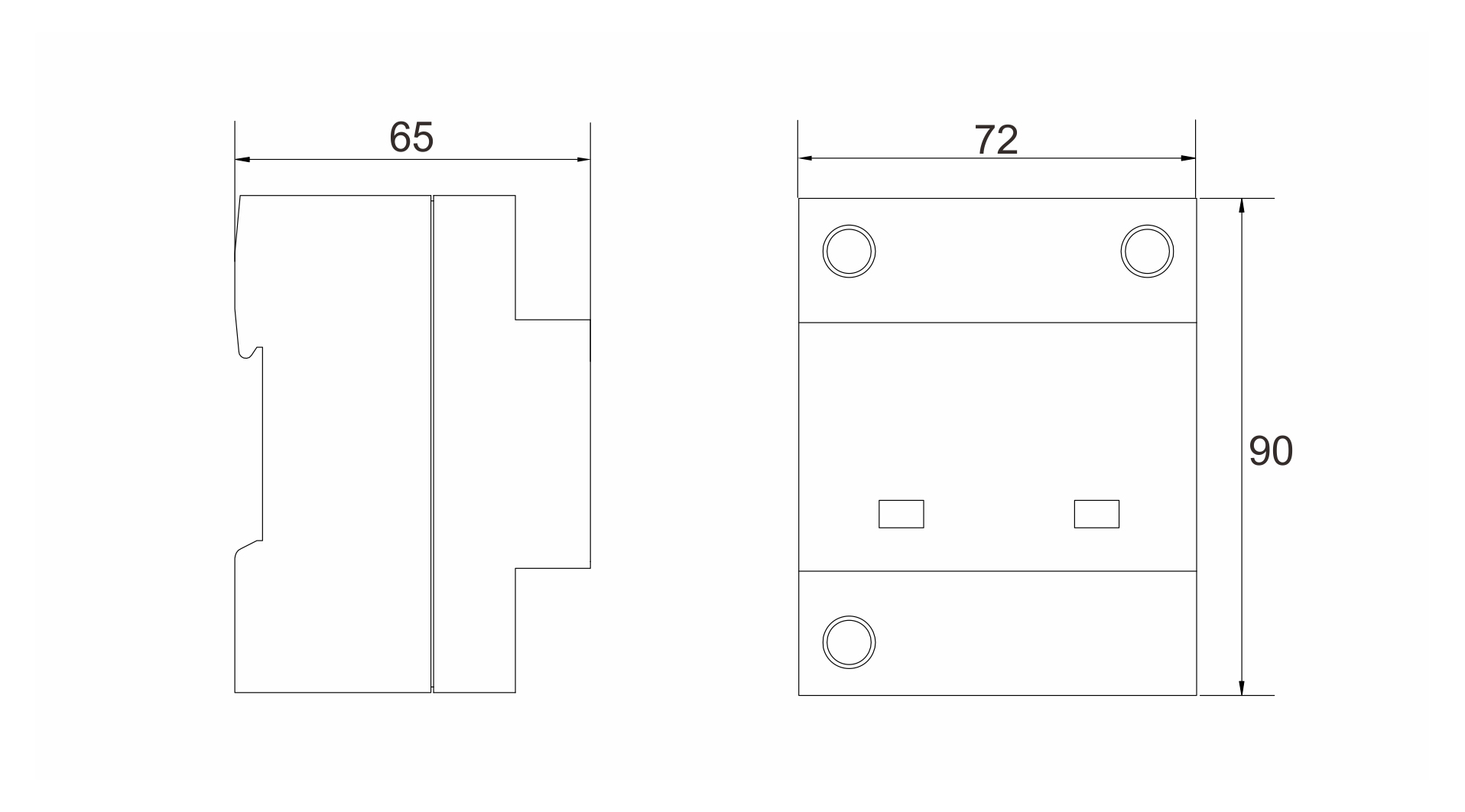

安装方式


35mm 标准导轨

外壳材料


热塑性材料(阻燃等级UL94-V0)

保护等级


IP20


应用范围:

适用于太阳能光伏发电等直流电源系统的防雷保护

用于保护光伏系统免受直接和间接雷击的损害

安装及维护:

应由专业操作人员进行安装

须并联安装在直流系统中

窗口显示红色时,为故障状态,需要快速更换
