性能特点：
符合IEC61643-21标准
标称工作电压Un：150V
冲击放电电流Iimp: 5kA
最大放电电流Imax: 20kA
插入损耗：＜1dB
传输性能优越，插损极低
由可插拨模块和固定底座组成
接口：螺丝接线
详细参数：

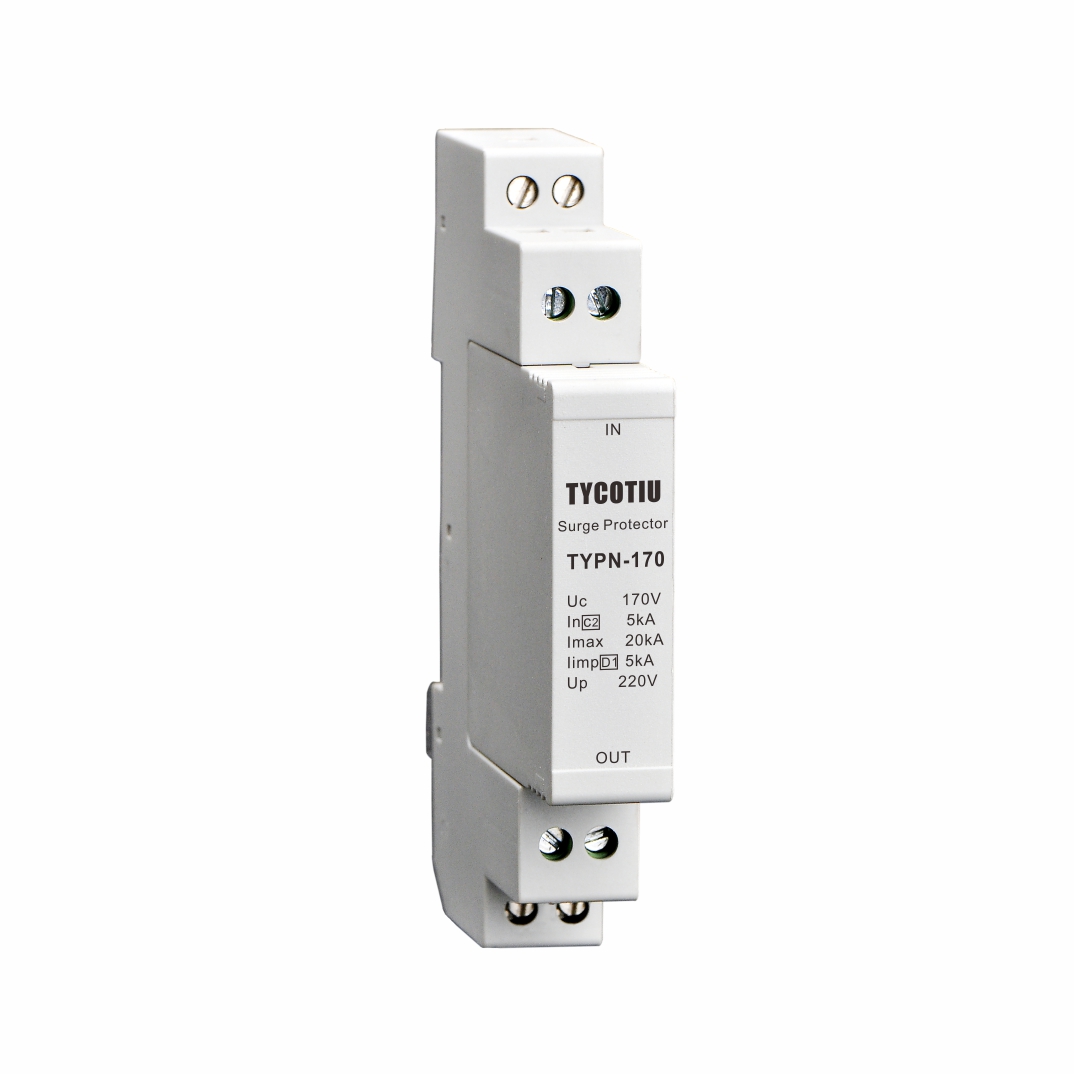

型号
TYPN-170
测试标准
IEC 61643-21
额定工作电压
Un
150V
最大持续工作电压
Uc
170V
标称电流
IL
300mA
最大放电电流 C2 (8/20μs)
Imax
20kA
最大传输频率
f max
＞10 MHz
工作温度范围
Tu
-40℃-80℃
接口形式
螺丝连接
插入损耗
≤1 dB
安装方式
35mm 标准导轨
外壳材料
热塑性材料（阻燃等级UL94-V0）
保护等级
IP20
应用
电话线，ADSL2, SDSL
产品结构
1对线+屏蔽
冲击电流(10/350μs)
Iimp
5kA
标称放电电流 C2 (8/20μs)
In
5kA
电压保护水平
Up
≤220V
过载故障模式
短路
适用范围：
保护工业现场总线、电话线、信号与数据线路等
广泛用于电话和数据线路(ADSL2, SDSL)等的保护
防止电涌侵入电话线沿线的设备而造成损坏
安装及维护：
35mm标准导轨安装
连接方式为串联
输出端(OUT)连接到受保护的设备上, 请勿反向连接
离被保护的设备越近越好
安装完毕，检查接线正确牢固后，即可接通电源投入使用
