TYPN-12

TYPN-12

所属类别:TY-PN信号防雷器

RS485/232总线数据信号防雷器

咨询电话:+86-577-62770026
电子邮件:andy.xu@chtaike.com.cn
PDF下载

性能特点:

符合IEC61643-21标准

标称工作电压Un:12V

冲击放电电流Iimp: 5kA

最大放电电流Imax: 20kA

插入损耗:<1dB

传输性能优越,插损极低

由可插拨模块和固定底座组成

接口:螺丝接线

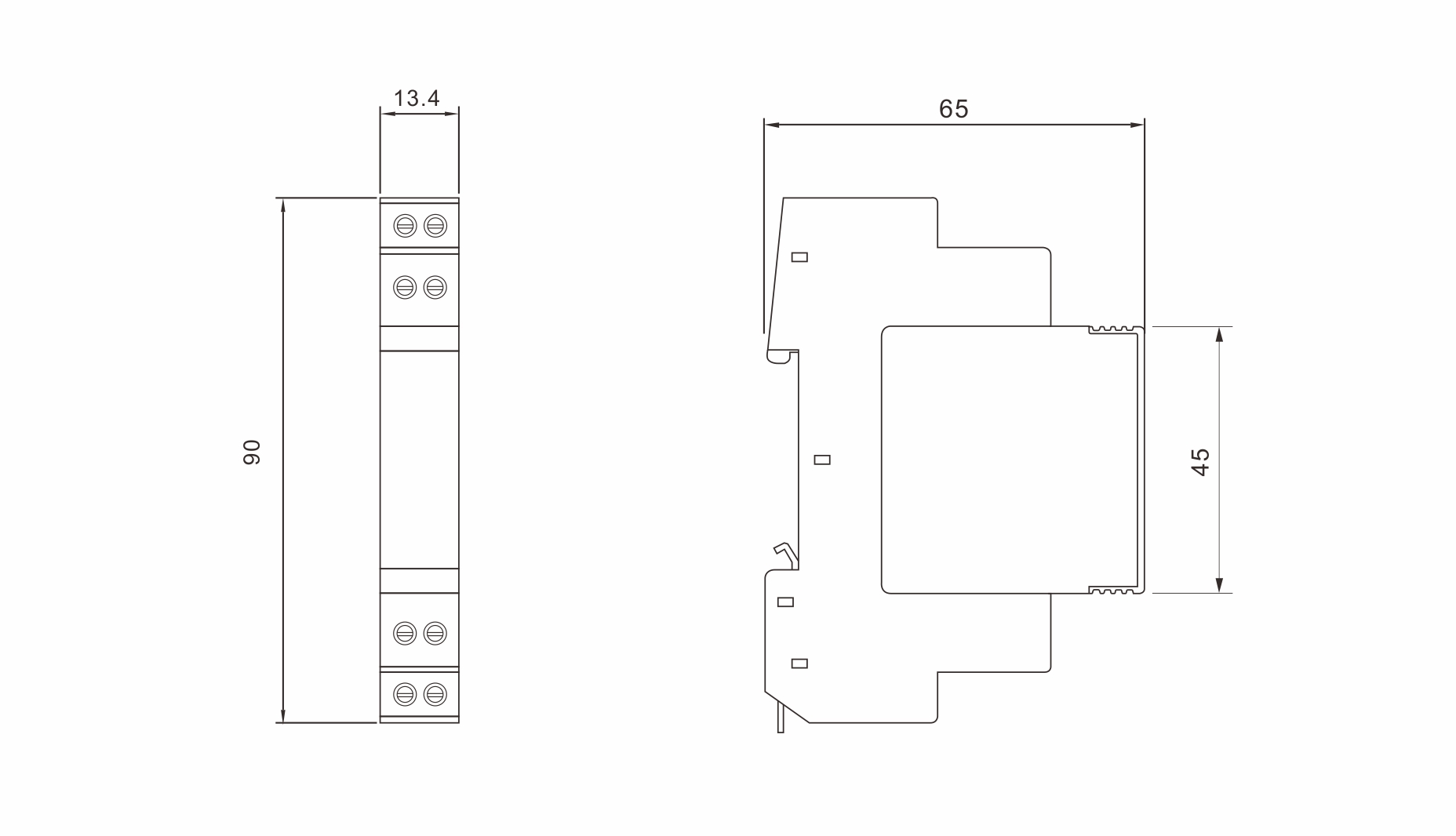

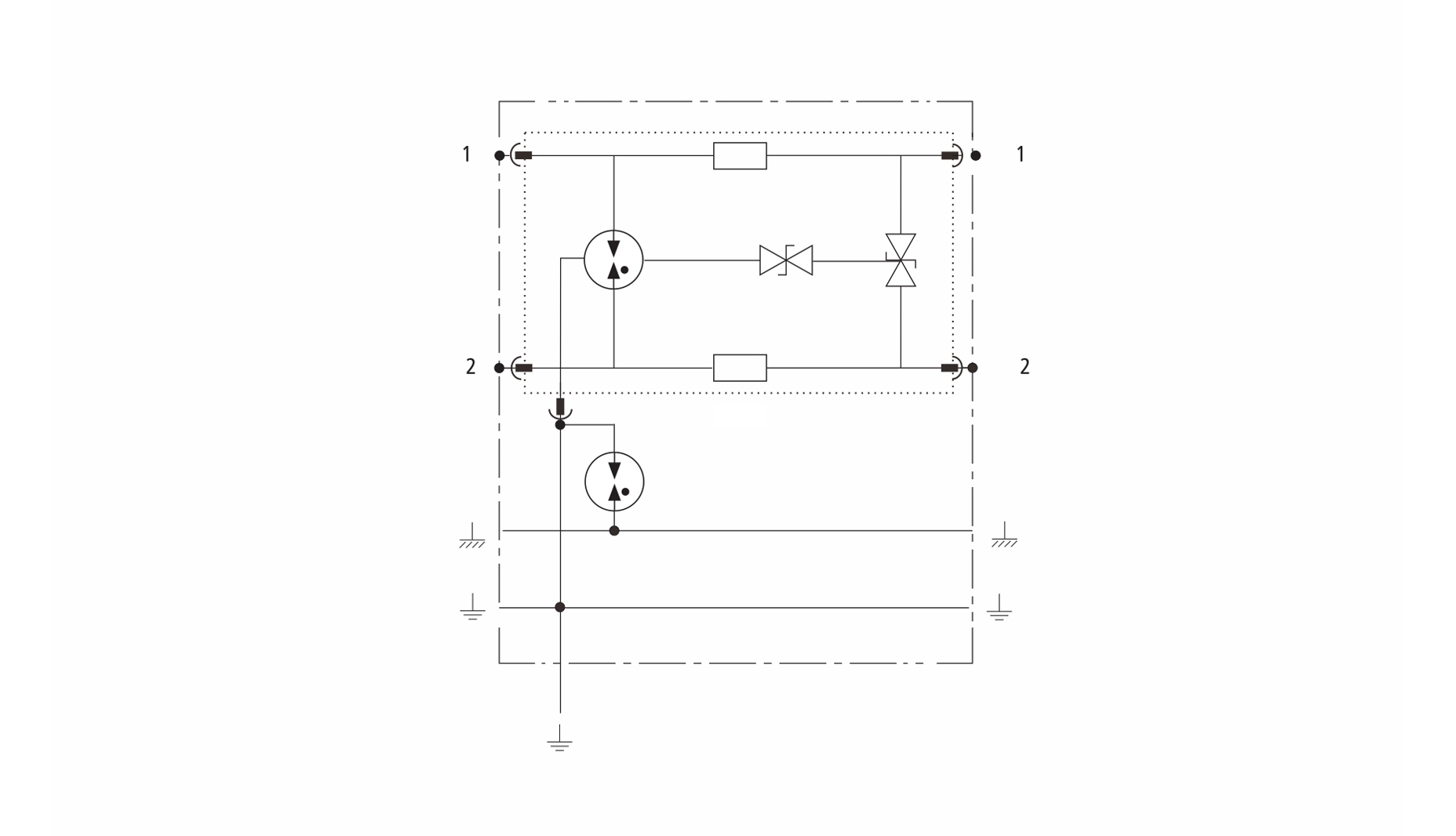

详细参数:

型号


TYPN-12

测试标准


IEC 61643-21

应用
RS232, RS485
产品结构
1对线+屏蔽

额定工作电压

Un

12V

最大持续工作电压

Uc

15V

标称电流

IL

300mA

冲击电流(10/350μs) Iimp 5kA
标称放电电流 C2 (8/20μs)
In 5kA

最大放电电流 C2 (8/20μs)

Imax

20kA

电压保护水平
Up ≤30V

最大传输频率

f max

>3 MHz

过载故障模式
短路

工作温度范围

Tu

-40℃-80℃

接口形式


螺丝连接

插入损耗


≤1 dB

安装方式


35mm 标准导轨

外壳材料


热塑性材料(阻燃等级UL94-V0)

保护等级


IP20

适用范围:

保护工业现场总线、电话线、信号与数据线路等

广泛用于RS485/232二线制信号线路的防雷保护

防止浪涌沿信号线侵入设备,造成设备损坏

安装及维护:

35mm标准导轨安装

连接方式为串联

输出端(OUT)连接到受保护的设备上, 请勿反向连接

离被保护的设备越近越好

安装完毕,检查接线正确牢固后,即可接通电源投入使用
