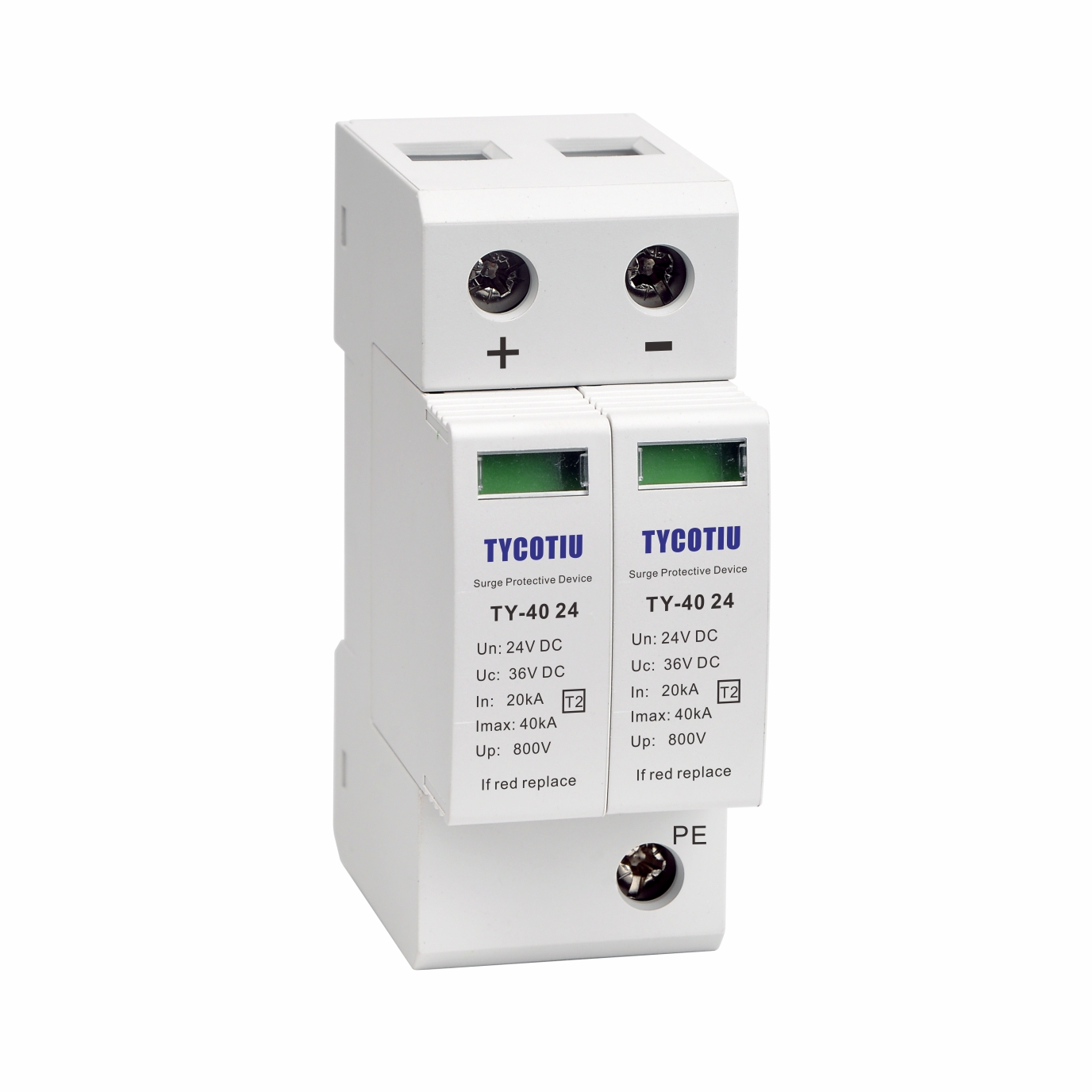

TY-40 24

TY-40 24

所属类别:T2级其他直流电涌保护器(8/20µs)

40kA 24V 直流电源防雷器

咨询电话:+86-577-62770026
电子邮件:andy.xu@chtaike.com.cn
PDF下载

性能特点

采用最新热脱离技术,内置热保护,短路故障自动脱离装置,彻底避免火灾

性能优异,工作稳定可靠

依据国际IEC、德国VDE、欧盟EN、国标GB、YD/T的最新标准设计、生产

标称工作电压Un:24VDC

标称放电电流In(8/20μs):20kA

最大放电电流Imax(8/20μs): 40kA

工作状态失效指示

外壳采用阻燃型高强度塑料,符合电气安全标准

安装方式:导轨安装

针对不同的系统,可提供不同的型号规格

详细参数:

型号


TY-40 24

根据EN61643-31分类


Type 2

根据IEC61643-31分类


Class II

额定工作电压 Un 24VDC

最大持续工作电压

Uc

36VDC

标称放电电流 (8/20μs)

In

20kA

最大放电电流 (8/20μs)
Imax 40kA

电压保护水平 [(DC+/DC-)→PE]

Up

≤800V

响应时间

tA

≤25ns

工作温度范围

Tu

-40℃-80℃

工作状态指示


绿色/红色

最小导线截面积


4mm²

最大导线截面积


35mm²

安装方式


35mm 标准导轨

外壳材料


热塑性材料(阻燃等级UL94-V0)

保护等级


IP20

适用范围:

该产品为直流系统专用防雷浪涌保护器,适用于电流>2A的24V直流供电系统。

用于防止雷电过电压和瞬态过电压对二级直流电源系统和用电设备造成的损坏。

安装及维护:

须并联安装在直流系统中,安装在要被保护的设备前端

由专业操作人员进行安装

窗口绿色为正常工作状态,红色为故障状态,需更换
