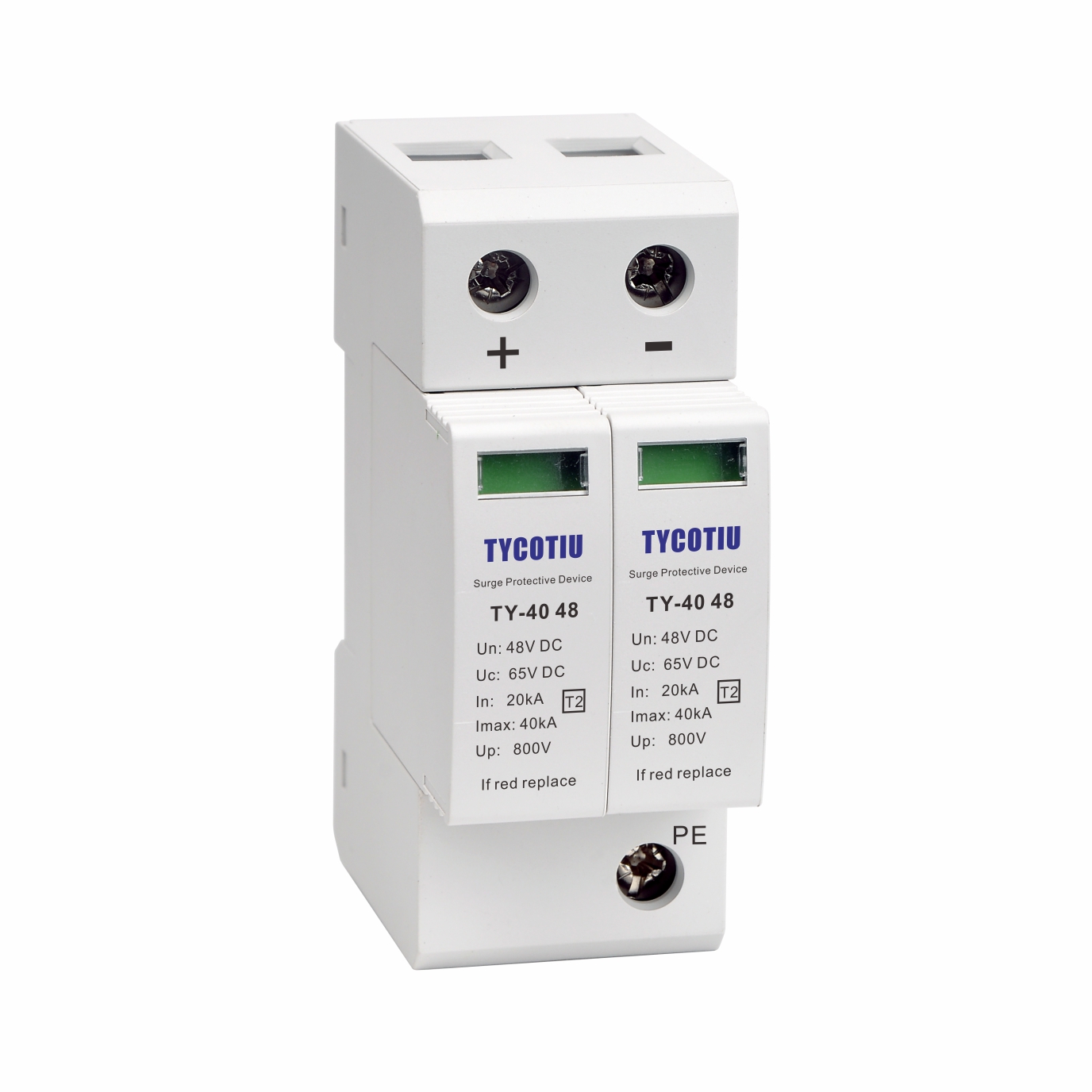

TY-40 48

TY-40 48

所属类别:T2级其他直流电涌保护器(8/20µs)

40kA 48V直流电源浪涌保护器

咨询电话:+86-577-62770026
电子邮件:andy.xu@tycotiu.com
PDF下载

性能特点

本产品按照国际标准IEC相关标准设计

响应时间快

模块插拔式结构,由底座和可插拔保护模块组成

保护模块内具有过热、过流双重脱扣装置,安全可靠

具有受损失效显示窗口,可配置远程告警所需的遥信端子

安装维护简单、方便,适合35mm电气导轨安装

不同的直流电源可提供各种相对应的规格

详细参数:

型号


TY-40 48

根据EN61643-31分类


Type 2

根据IEC61643-31分类


Class II

额定工作电压 Un 48VDC

最大持续工作电压

Uc

65VDC

标称放电电流 (8/20μs)

In

20kA

最大放电电流 (8/20μs)
Imax 40kA

电压保护水平 [(DC+/DC-)→PE]

Up

≤800V

响应时间

tA

≤25ns

工作温度范围

Tu

-40℃-80℃

工作状态指示


绿色/红色

最小导线截面积


4mm²

最大导线截面积


35mm²

安装方式


35mm 标准导轨

外壳材料


热塑性材料(阻燃等级UL94-V0)

保护等级


IP20

适用范围:

可保护安装在建筑物LPZ2以后防护区边界的直流48V电源设备,例如:◆直流配电系统◆机房直流线路◆直流配电屏◆直流配电箱◆直流供电设备。

用于防止雷电过电压和瞬态过电压对二级直流电源系统和用电设备造成的损坏。

安装及维护:

该防雷器采用并联的方式与直流供电电源线路相连接

安装时,防雷器接线端的“+”、“-”标志分别并联连接直流供电电源线的“正极”、“负极”线,“PE”标志端则接地线

接线方式为螺丝紧固式

窗口绿色为正常工作状态,红色为故障状态,需更换
