性能特点：
该组件有良好的防雷电性能、安规性能和特殊的结构要求，能够满足LED电源系统的防雷保护要求
防火、防水、防尘，IP65 防护等级
作为第2+3级防雷器使用
通流容量大，残压低， 响应时间快
详细参数：
型号

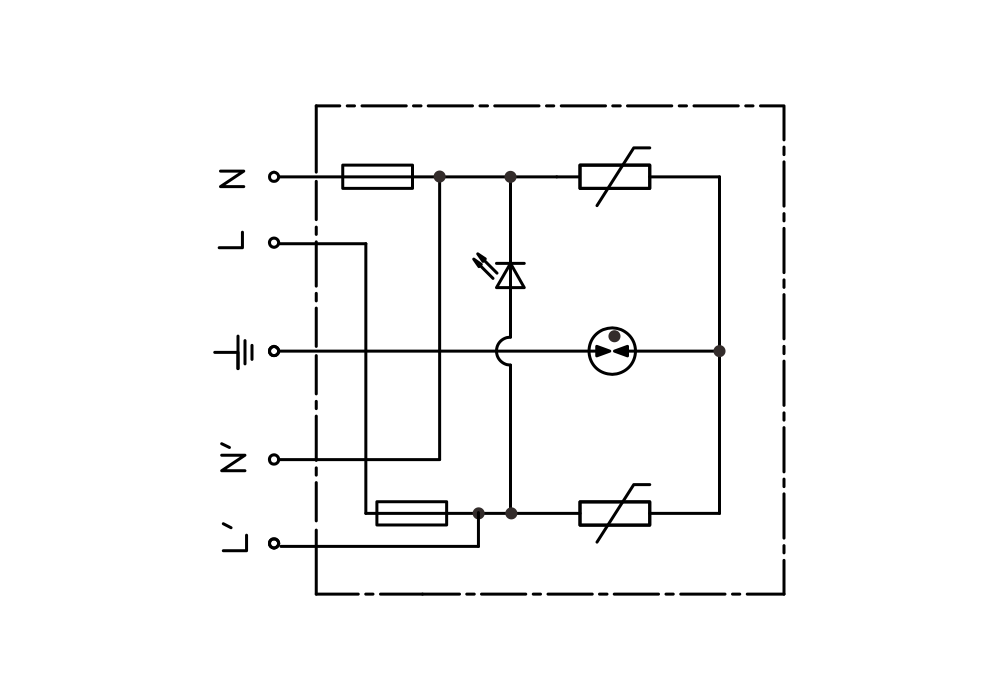

TYLED-10SC-VG
根据EN61643-11分类
Type 2 + Type 3
根据IEC61643-11分类
Class II + Class III
最大持续工作电压
Uc
275V
标称放电电流 (8/20μs)
In
5kA
最大放电电流 (8/20μs)
Imax
10kA
标称电流
IL
10A
电压保护水平
Up
≤1.3kV
响应时间
tA
≤100ns
工作温度范围
Tu
-40℃-80℃
工作状态指示
绿灯亮: OK / 绿灯不亮: 更换
保护等级
IP65

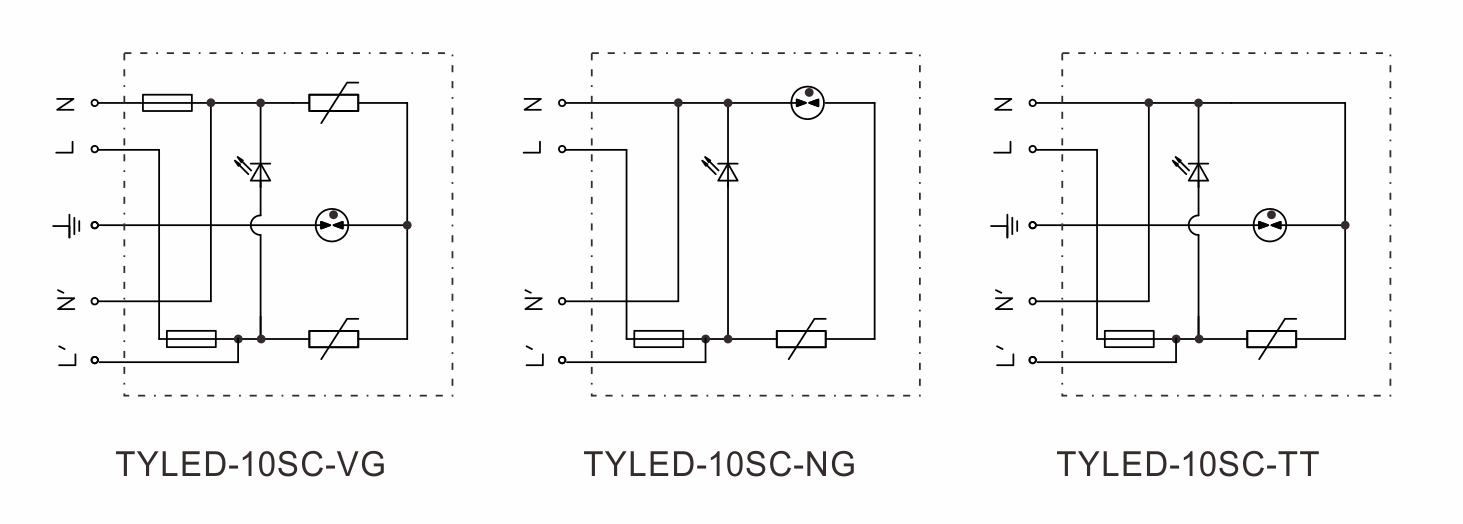

TYLED-10SC-NG
TYLED-10SC-TT
Type 2 + Type 3
Type 2 + Type 3
Class II + Class III
Class II + Class III
额定工作电压
Un
230V
230V
230V
275V
275V
工作频率
50-60Hz
50-60Hz
50-60Hz
5kA
5kA
10kA
10kA
10A
10A
耐冲击电压
Uoc
10kV
10kV
10kV
≤1.3kV
≤1.3kV
≤100ns
≤100ns
-40℃-80℃
-40℃-80℃
IP65
IP65
应用范围：
用于LED路灯设备的防雷保护
主要应用于LED照明系统中瞬时过电压、过电流的浪涌保护
安装及维护：
并联连接方式
安装前必须切断电源，严禁带电操作

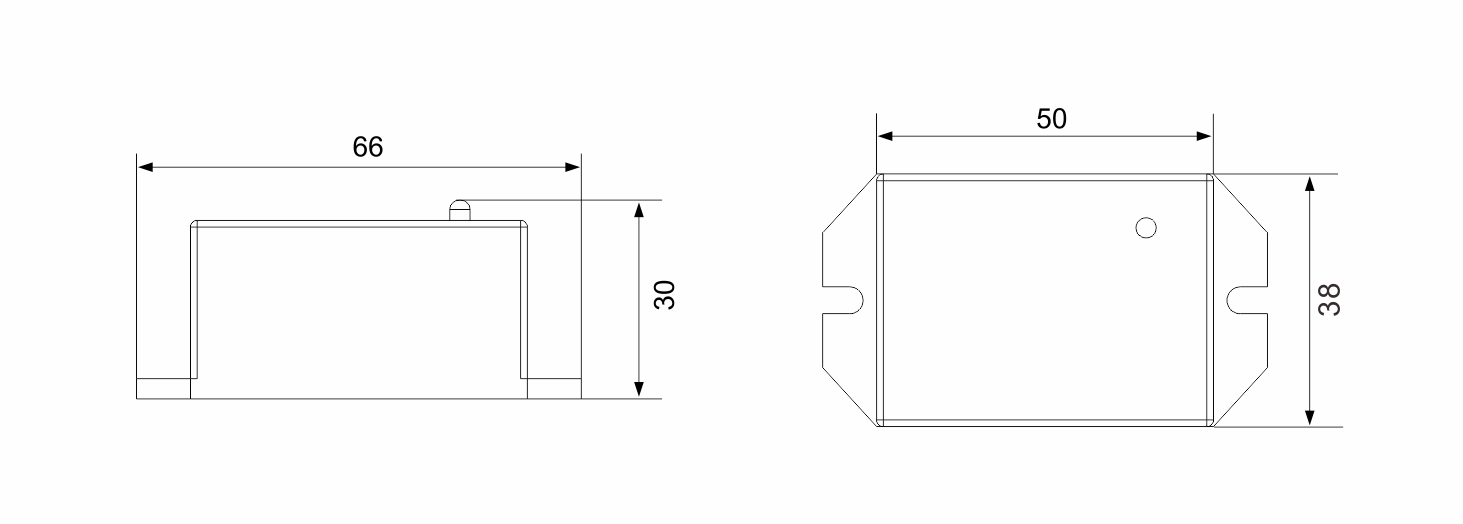

安装时请根据安装示意图所示连接，切勿错接
防雷器在使用期间，应定期检测并查看工作指示灯是否正常，如果指示灯失效，应及时维修或更换
