TYRL-SC

TYRL-SC

所属类别:SPD for LED

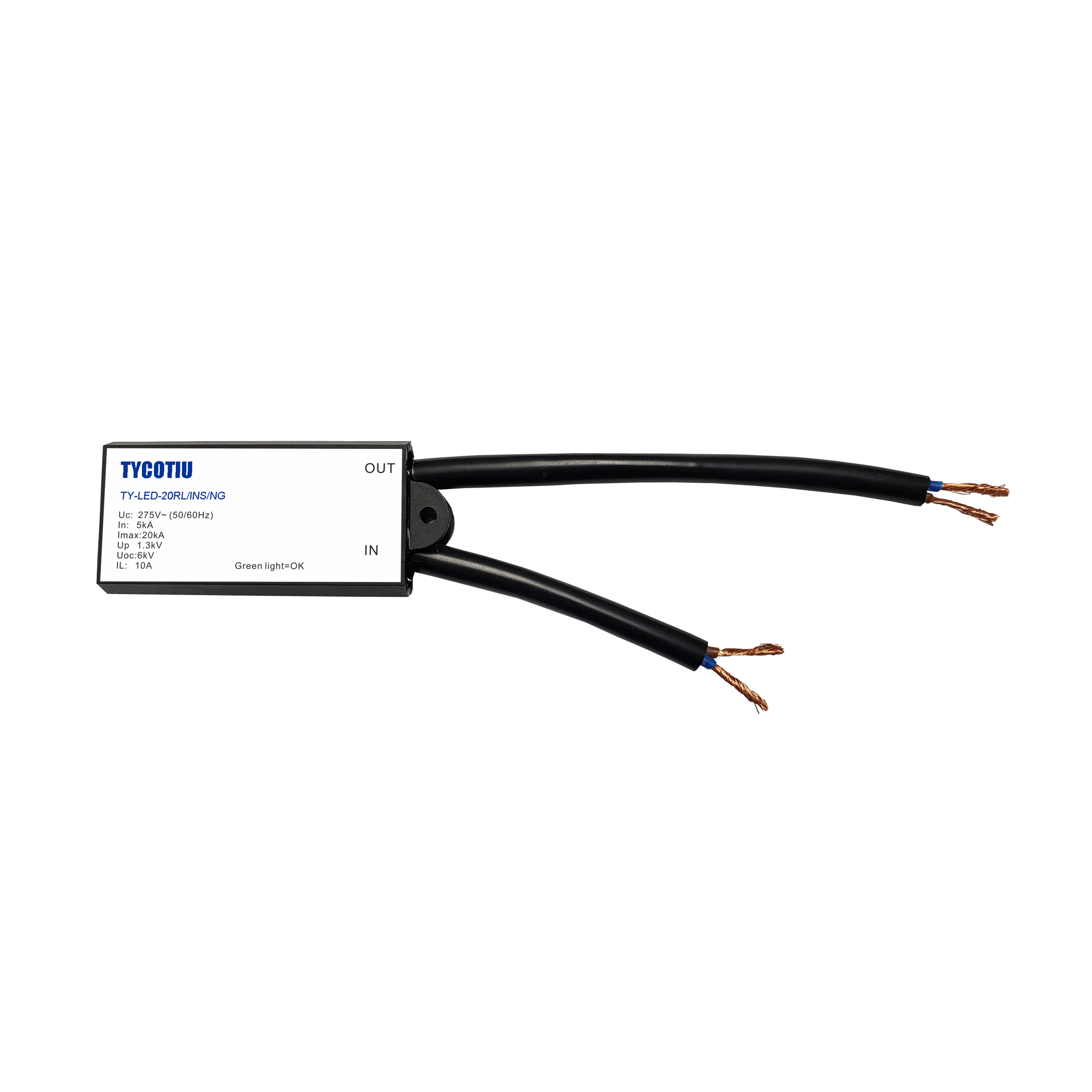

20kA LED路灯浪涌保护器

咨询电话:+86-577-62770026
电子邮件:andy.xu@tycotiu.com
PDF下载

性能特点:

结构先进, 安装简单,维护方便

最大防护雷击电流达 20kA

作为第2+3级防雷器使用

高放电能力,可靠性高、寿命长

详细参数:

型号


TYRL-SC-VG

TYRL-SC-NG TYRL-SC-TT

根据EN61643-11分类


Type 2 + Type 3

Type 2 + Type 3
Type 2 + Type 3

根据IEC61643-11分类


Class II + Class III

Class II + Class III
Class II + Class III
额定工作电压 Un 230V 230V 230V

最大持续工作电压

Uc

275V

275V 275V
工作频率
50-60Hz
50-60Hz
50-60Hz

标称放电电流 (8/20μs)

In

5kA

5kA 5kA

最大放电电流 (8/20μs)

Imax

20kA

20kA
20kA

标称电流

IL

15A

15A 15A

电压保护水平

Up

≤1.3kV

≤1.3kV
≤1.3kV
耐冲击电压 Uoc 10kV 10kV
10kV

响应时间

tA

≤100ns

≤100ns
≤100ns

工作温度范围

Tu

-40℃-80℃

-40℃-80℃
-40℃-80℃

工作状态指示


绿灯亮: OK / 绿灯不亮: 更换

保护等级


IP65

IP65
IP65

应用范围:

应用于路灯照明(Class2、Class3)、景观灯照明等商用照明电源的浪涌防护,以及安防、电器、插座等电源端口的浪涌防护

常用于LED灯具的灯罩内和控制柜内

安装及维护:

并联连接方式

安装前必须切断电源,严禁带电操作

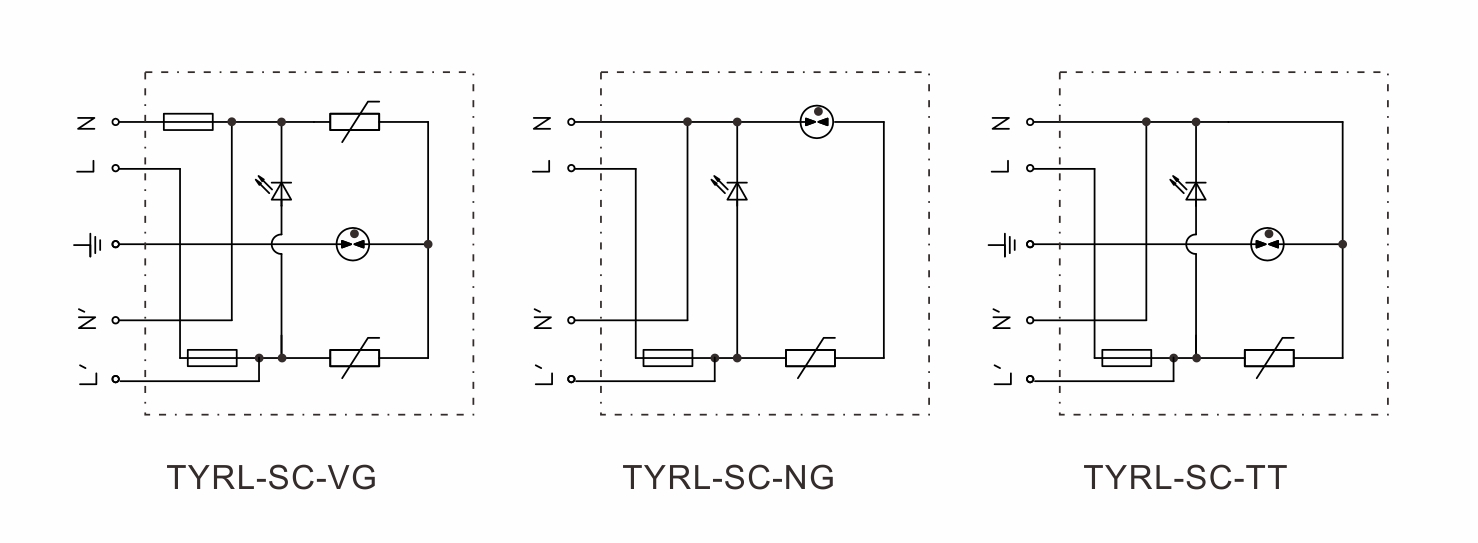

安装时请根据安装示意图所示连接,切勿错接

防雷器在使用期间,应定期检测并查看工作指示灯是否正常,如果指示灯失效,应及时维修或更换
