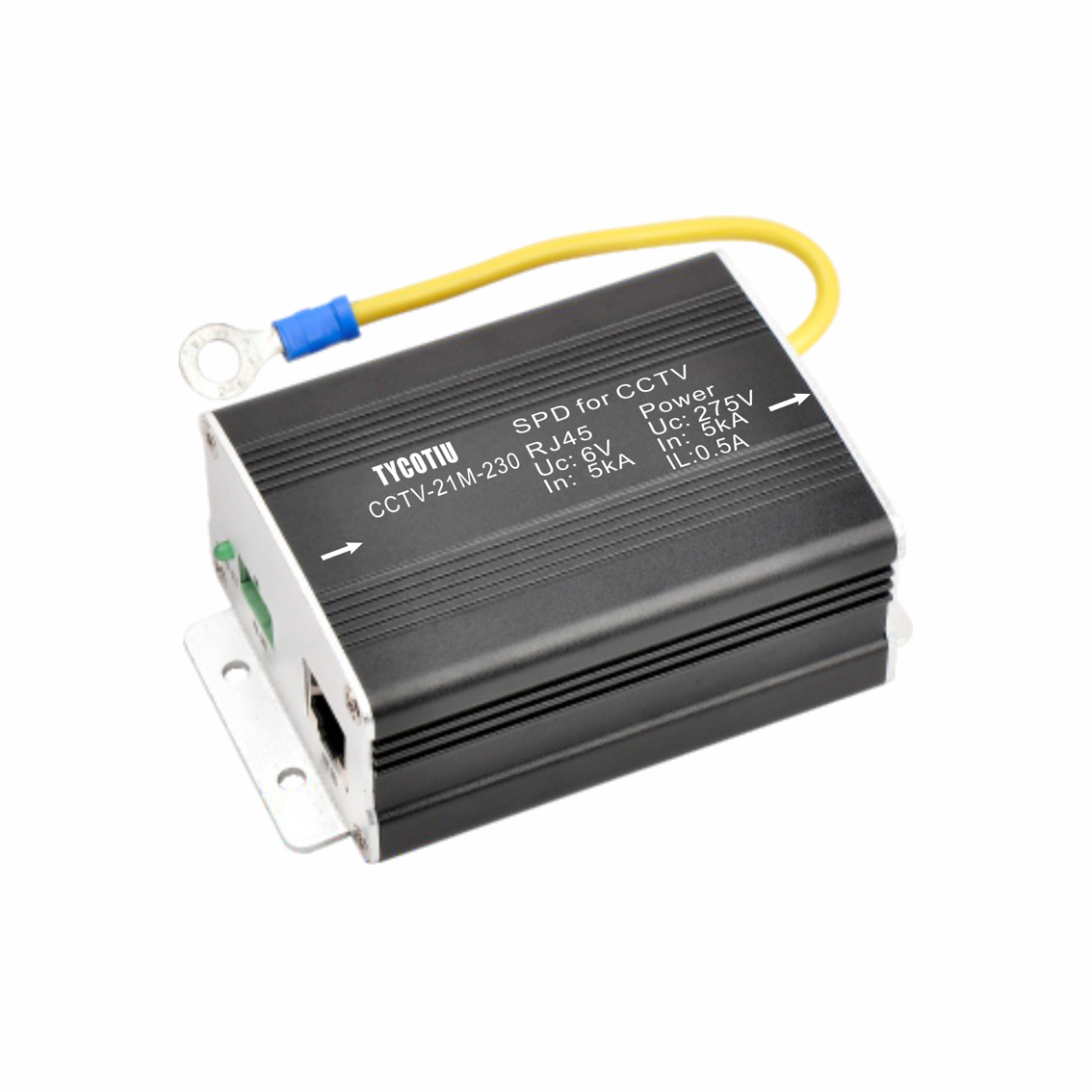

CCTV-21M-230

CCTV-21M-230

所属类别:监控组合防雷器

电源网络二合一防雷器

咨询电话:+86-577-62770026
电子邮件:andy.xu@chtaike.com.cn
PDF下载

性能特点:

符合IEC61643-21标准

标称放电电流:5kA

最大通流容量:10kA

保护等级:IP20

接口:电源:压接式端子,信号:RJ45

插入损耗:≤0.3dB

多功能一体化设计

详细参数:

型号


CCTV-21M-230

测试标准


IEC 61643-21

最大持续工作电压(RJ45) Uc 6V DC / 4V AC

最大持续工作电压(power)

Uc

275V AC

标称电流

IL

0.5A

C2标称放电电流(8/20μs)
In 5kA
C2最大放电电流(8/20μs)
Imax 10kA

电压保护水平[line-line/shield] (RJ45)

Up

≤30V

电压保护水平[line/shield-PG] (RJ45)
Up ≤500V
电压保护水平 (power)
Up ≤1.2kV
响应时间[line-line/shield] tA ≤1ns
响应时间[line/shield-PG]
tA ≤100ns

工作温度范围

Tu

-40℃-80℃

接口(输入/输出)(RJ45/Power)


RJ45 / 端子式

传输速率
30 Mbps
插入损耗
≤0.3dB

外壳材料


铝合金

保护等级


IP20

适用范围:

适用于交/直流 供电、具备网络RJ45端口的监视网络摄像机防雷保护

主要用于监控系统前端高清网络摄像机的防雷保护

能有效吸收泄放电源线及网线中电磁干扰、脉冲等线路浪涌,保护监控设备免受雷电侵害

安装及维护:

串联在电源线及网线中

防雷器输出端接被保护设备,离被保护设备越近越好,切勿接反

安装接线完毕,检查接线正确牢固后,接通电源即可投入使用
